Jumat, 24 Juli 2015
Memonitoring
Graphing pada Mikrotik
Graphing
adalah tool pada mokrotik yang difungsikan untuk memantau perubahan
parameter-parameter pada setiap waktu. Perubahan-perubahan itu berupa
grafik dan dapat diakses menggunakan browser.
Graphing
dapat menampilkan informasi berupa:
-Resource
usage (CPU, Memory and Disk usage).
-Traffic
yang melewati interfaces.
-Traffic
yang melewati simple queues.
Cara memonitoring:
1. Buka winbox terlebih dahulu, isikan password. Lalu klik connect.
2. PIlih menu "Tools" pada mikrotik dan pilih graphing.
3. Pilih pada bagian "Interfaces Rules" klik pada kotak +. Untuk interface kita pilih "all". Klik apply lalu ok.
4. Bagian "Graphic Setting" kita beri 5 menit setiap ada perubahan.
5. Setelah itu kita buka web browser, isikan ipserver/graphs (contoh: 192.168.43.2/graphs). Dan pilih interfaces yang akan di monitoring.

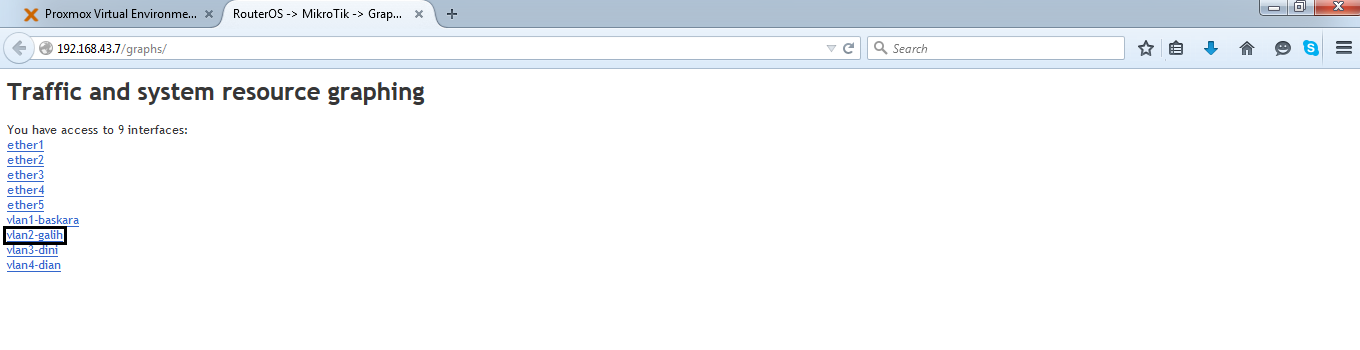

6. Dan hasilnya akan seperti gambar dibawah.
